コネクターのハンダ付け法・・・。

今日は帰宅前に立川へ出向いて台車やMPギヤを購入・・・

する予定でしたが、月火休みだったのを忘れていましたorz

FS372とWB27.5のMPギヤ、特殊なようで立川でないと入手できないんですよね。。

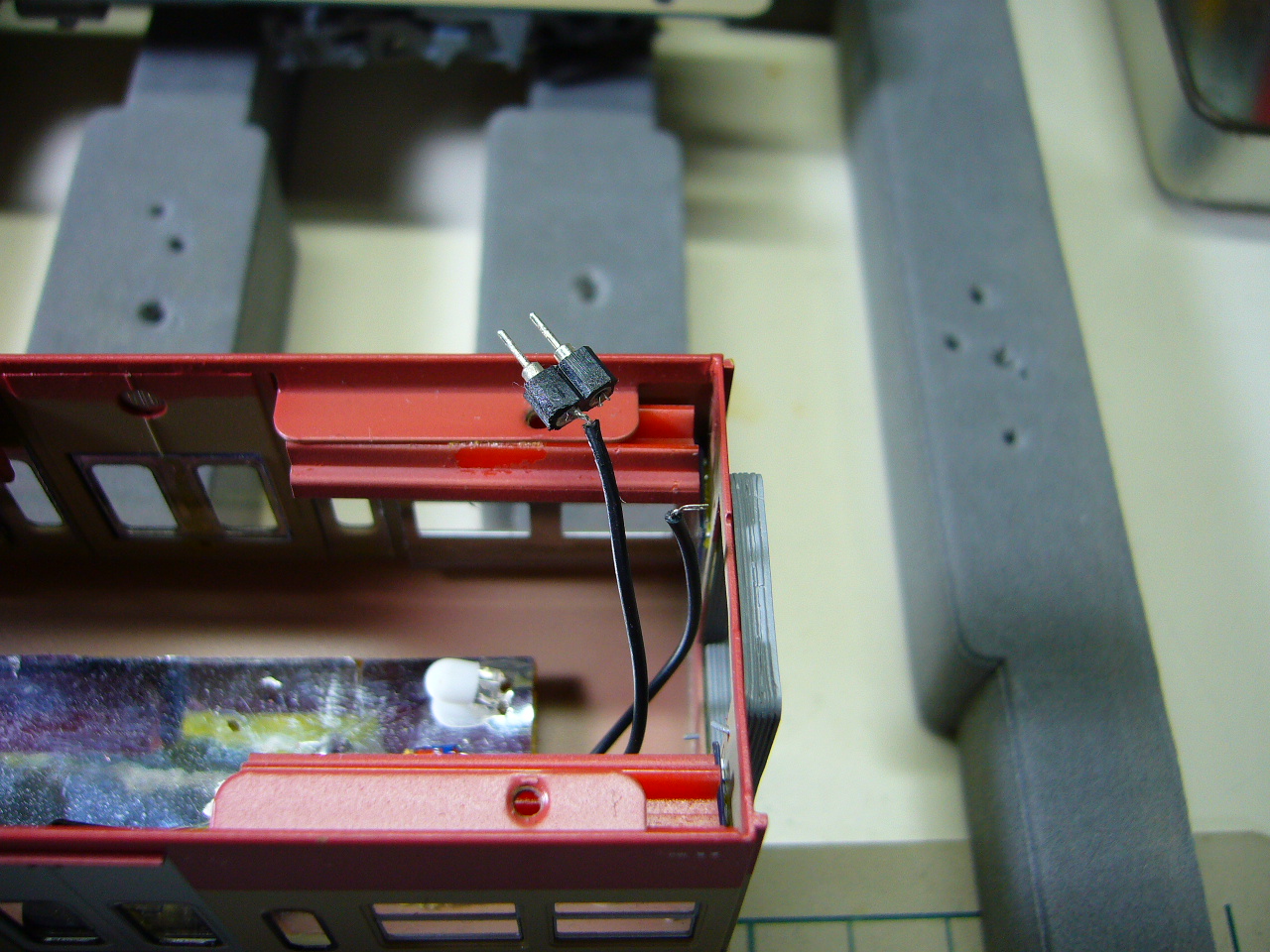

仕方ないので先日の運転会でチギレてしまった701のコネクターの修繕をする事に。

フクシマさんのライトユニットなどと同じコネクター(秋葉原で入手)を使用しているのですが、普通にメス側にハンダ付けしただけだと車体と下回りの組み付け時に銅線部分に負荷がかかって折れやすくなってしまします。。

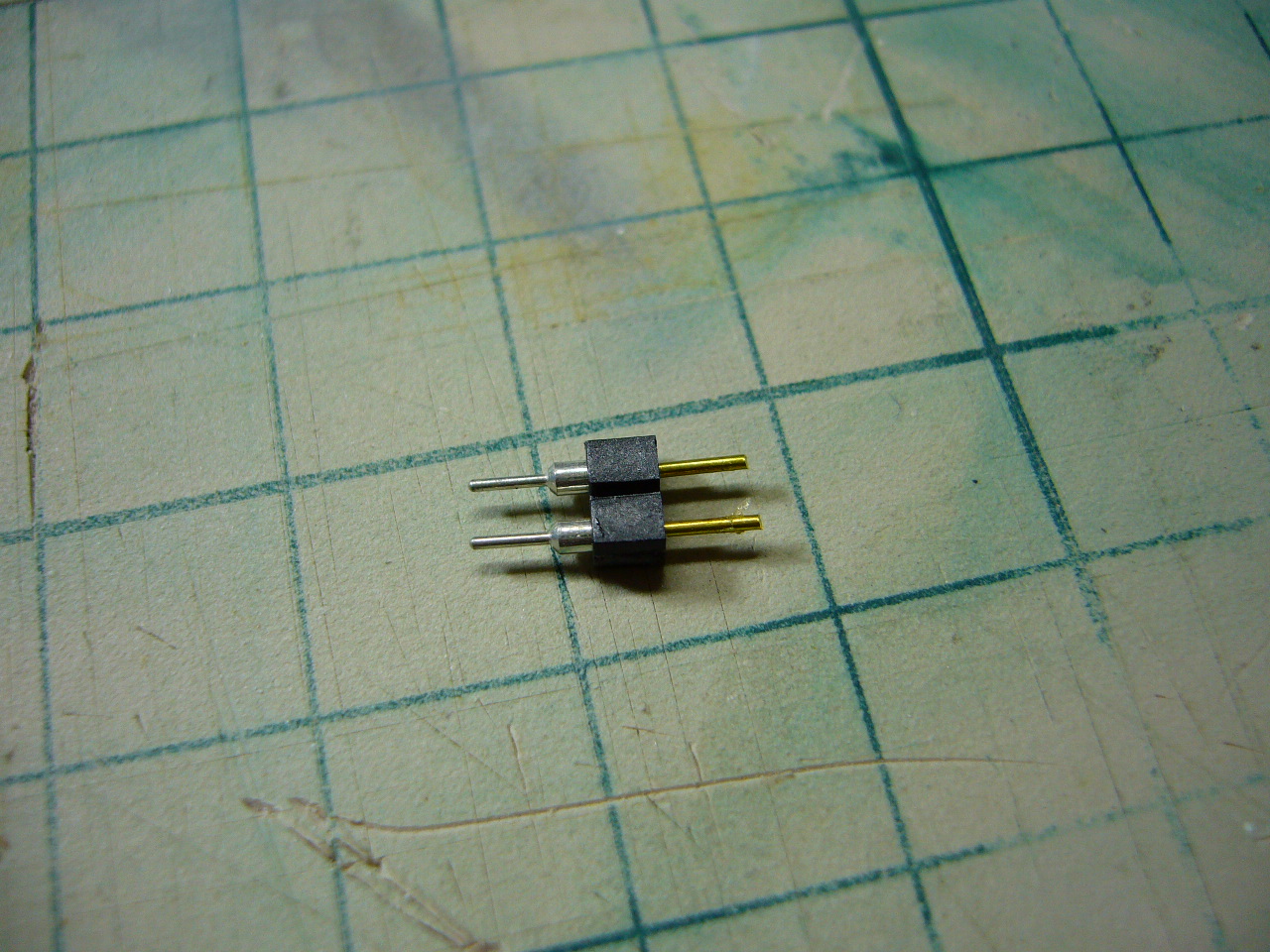

まずはコネクターのメス側に丸線の半端(ダイオードやLEDの足でもOKです)をハンダ付け。

熱収縮チューブを通してから配線をハンダ付けして・・・

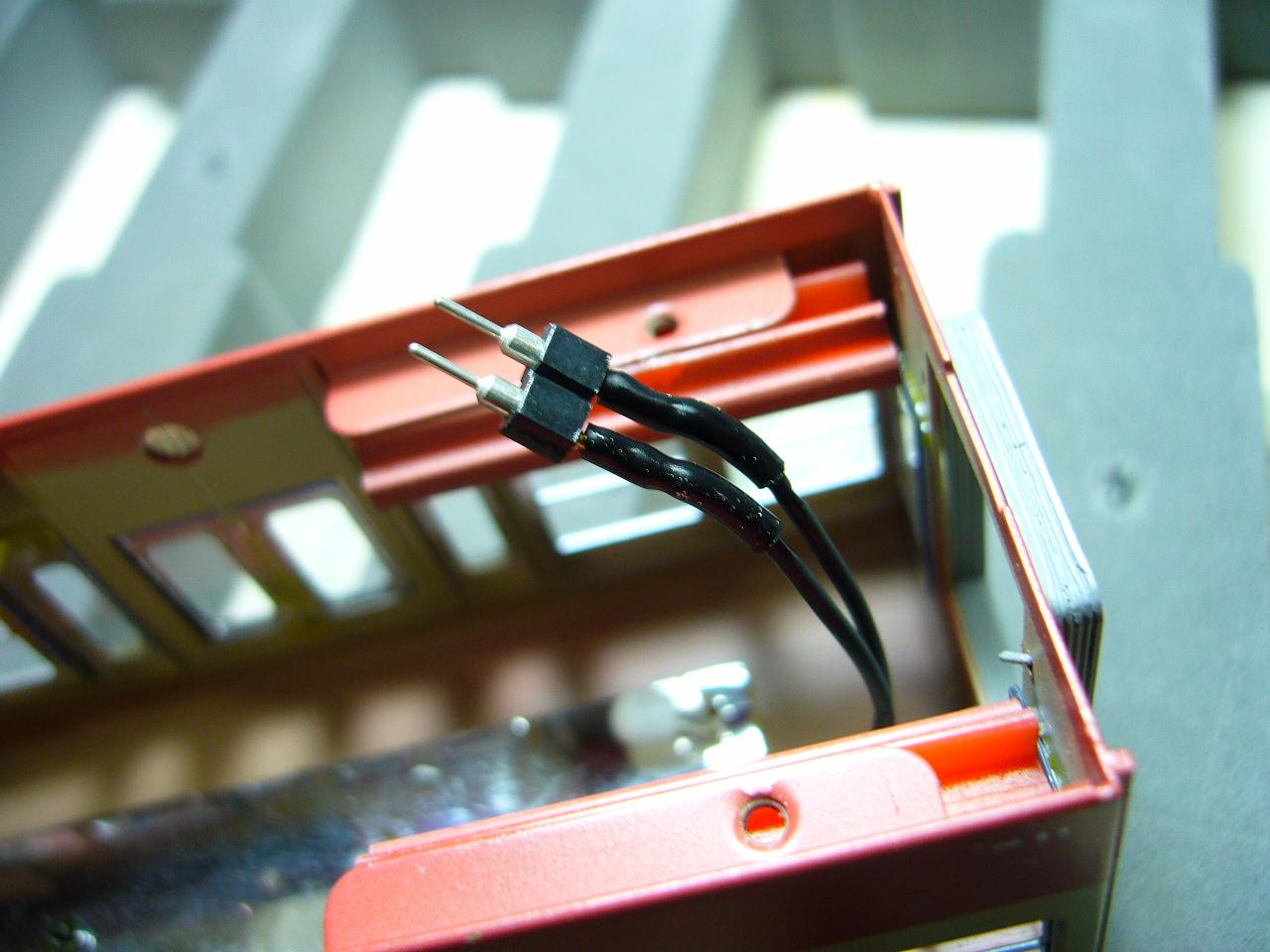

熱収縮チューブで皮膜して終わり。
これだけで銅線部分への負荷が掛からなくなって断線を防げます。

もしかして当たり前だったかしら・・・

腕があれば接点式にしたいですが、そんなに床板外す事ないだろ~と思うとメン○クサくて。。。
